GRADO OCTAVO

 GUÍA 6 (Presencialidad)

1. Isométrico Cubo de Rubik (todas las medidas en milímetros).

2. Vistas Cubo de Rubik (Sistema Americano).

3. Maqueta Cubo de Rubik (ver imágenes).

4. Diseño "libre" en Isométrico de un "edificio" con "todos" los cubitos (ver ejemplo).

5. Vistas del "edificio" (Sistema Americano).

Isométrico con "achurados" (todas las caras)

Desarrollo de cada cubito (en milímetros)

Maqueta (proceso)

Edificio (Isométrico)

 GUÍA 5 (Mayo 25 al 28)

Con base en las vistas hechas en la Guía 4, dibujar los 4 sólidos en Axonometría Caballera (con instrumentos y en milímetros), tomando como Vista Frontal la que muestre círculos o arcos en verdadera magnitud (ver ejemplo).

 GUÍA 4 (Mayo 3 al 7)

Dibujar en milímetros y con instrumentos las vistas frontal, superior y lateral derecha según el Sistema Americano (ver ejemplo). Acotar todas las vistas.

GUÍA 3 (Abril 5 al 9)

Realizar cada dibujo en milímetros (con instrumentos), aplicando los conceptos vistos en el estudio de círculos y curvas.

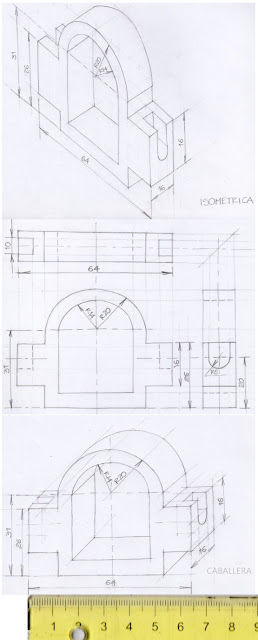

Pasar cada dibujo en milímetros, de Axonometría Caballera a Isométrica (con instrumentos).
Dibujar las vistas frontal, superior y lateral derecha según el Sistema Americano (ver ejemplo).

Axonometría Caballera

Isométrica

Vistas según Sistema Americano

 GUÍA 2 (Marzo 8 al 12)

GEOMETRÍA DESCRIPTIVA

A partir de la Vista Superior y Vista Frontal, encontrar la Vista Lateral Derecha y el Modelo 3D.

A partir del  Modelo 3D, encontrar la Vista Superior, Vista Frontal y Vista Lateral Derecha.

GUÍA 1 (Febrero 15 al 19)

MOLDURAS
